摘要：本文介紹了利用 WEINVIEW HMI 控制印刷機工作，給出機械部位，HMI、PLC控制系統的設計以及在設計中關鍵問題的處理。

關鍵詞：印刷機械、HMI、PLC、步進電機、點位系統；

一、引言

近年來，隨著工廠自動化技術的提高.觸摸屏作為一種新的人機界面產品已廣泛的應用在了印刷機械的制造行業，使用人機界面能很好的提高設備生產效率。明確的告知設備操作員機械設備的運行狀況及生產狀態，使用觸摸屏可以使電氣接線簡單化，同時減少PLC的I/O點數，降低生產成本，也相對提高整套機械設備的附加值。

二、工藝自動化分析

以高速雙面印刷機為例，其整機的動作控制部分由輸紙機、收紙機和主機三部分組成。主機除主電機，上、下水輥電機，制動輥電機分別由四個變頻器控制外，其余主要動作由七個氣缸分別來控制上水輥、下水輥、上墨輥、下墨輥、遞紙、上滾筒、下滾筒等的離合動作。氣路的控制分為手動和自動兩種模式。整機的核心調試工作就是電氣、氣動與機械動作相匹配，避免印刷中紙張的浪費。

由于自動工作模式下各動作要以一定的順序工作，機械采用凸輪來控制各動作離合時的角度，電氣選用二相增量型旋轉編碼器來實時測量凸輪的旋轉角度，編碼器每旋轉一周，產生360個脈沖，PLC高速計數器計數720，到零位后復位重新計數。我們可以隨時更改編碼器的角度值，來配合機械的改動或因速度不同，慣性不同，所需動作的角度值不同，省卻了煩瑣的機械控制。

設備圖：

三、印刷機的電氣原理：

     1、印刷機原理圖

2、電氣設計部分：

由于印刷機的長度過長，為了操作方便，在兩個不同的位置各放置一個觸摸屏：MT6100i和MT6070iH，在主人機界面(MT6100i)中，設計了4幅畫面，包括整體圖形、故障報警、機器速度和印刷控制。還有兩個自動彈出窗用于對電子凸輪參數(Q00 PLC內部地址)的修改，實現在線控制；另一個觸摸屏(MT6070iH)中，也設計了4幅畫面，包括印刷控制、水輥速度顯示、調版顯示和計數控制。故障顯示使用指示器，給出位元件即刻實現閃動效果，讓操作者很方便的知道故障部位，整體感很好。在水輥速度顯示中，設計了一個顯示圖，可以顯示水量增加大小，同時也可以方便監控。

3、 調版部分的分析：

將觸摸屏中的色組選擇開關(自鎖式)按下，調整上、下按鍵，經過三PLC的程序處理后，將輸出模塊的觸點導通，控制繼電器動作使電機運轉。電機運轉后，通過機械部分的傳動，帶動電位器的阻值變化。經過線形模塊和模擬量模塊的處理，變為數值送人PLC中，PLC處理后，送到觸摸屏，顯示調版位置的變化。

三、軟件的特點：

1、主從通訊功能

當MT6100i觸摸屏連接到Q00  PLC后，MT6070iH觸摸屏利用主從通訊模式通過MT6100i間接獲取PLC內數據，如此連接，極大的簡化了通訊程序的處理。

2、觸摸屏MT6000系列,可根據不同客戶需求,方便、快速的生成個性化的人機界面，用戶可以自由的組合文字、按鈕、圖形、數字等功能元件來處理或監控管理變化的數據信息。

3、標準化總線設計,可方便擴展多臺連接。

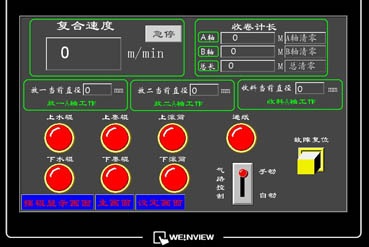

4、畫面設計。觸摸屏的應用省略了原有的一些按鈕、指示燈、計數器、轉速表、時間繼電器及潤滑程控控制器等元器件，降低了故障率，也減少了接線的工作量。威綸通的人機編輯軟件Easybuilder8000提供了12個用戶、6個等級密碼的保護，有利于廠家對某些特定參數進行限定，保護了用戶的利益。觸摸屏超大的128M內存，給程序提供了足夠的畫面存儲空間：多屏PLC輸入、輸出狀態監視畫面，系統幫助里詳細介紹了本機電氣操作及維修提示，使整機的電氣系統操作、使用、維修簡單方便，參見圖下。

四、結束語

一套完整的印刷機電氣系統，包括硬件、軟件的設計，涵蓋范圍廣。本文中，簡單介紹了其中比較重要的幾部分，其他細節還很多，不再一一列舉。使用觸摸屏控制系統，性能穩定、設計和使用方便，已經在我公司生產的印刷機上得到了應用.威綸通觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維護都帶來極大方便?？傊?，威綸通觸摸屏在電氣系統設計起到了關鍵性的作用,給我的設計工作帶來極大的方便,隨著威綸通觸摸屏性能的不斷提高,其在印刷機行業的應用將更加廣泛和深入。
